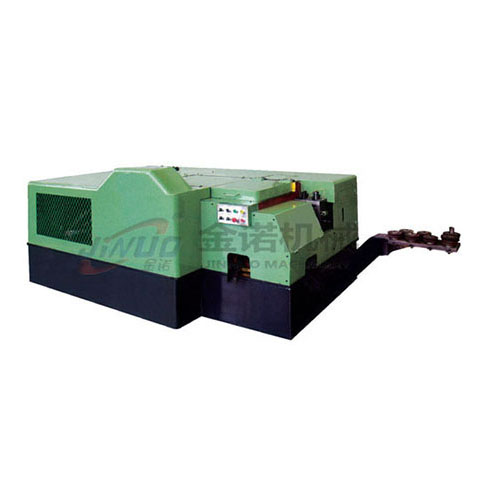

冷鐓機的改造從變頻調制系統開始

在不改動機床機械傳動系統的情況下改造為無級調速，調速范圍為30～120件/min。在冷鐓機變速系統安全可靠的前提下，使機床平穩連續變速。增加數顯裝置以計量加工件數，裝置具有設定加工工件總數、達到設定值時自動停機、當中間需停機續料或出故障停機后再次開機時連續計數的功能。

冷鐓機改造關鍵是對變頻調速系統的運用。根據電氣技術改造要求，選擇了變頻調速系統加智能型儀表控制系統。用調速電位器通過變頻器對變頻電機在0～1500r/min范圍內無級調速；智能型儀表通過NPN接近開關對加工零件數量進行采集，再通過內部參數的設置和操作實現對設備的控制。

選用的變頻器具有運行性能穩定，擴展性能強，維護方便等特點。變頻器電機恒轉矩4.0kW；輸入電流11.1A，輸出電流12.8A，過流（峰值）37A；輸入信號：?jiǎn)?dòng)、停止和方向，模擬給定值；輸出信號：模擬輸出（頻率），繼電器輸出1（故障），繼電器輸出2（運行）。

轉速的動態顯示選用DP3—SVA1A專用數顯表，具有小數點設定、比率、量程及零點調整，DC 12V輔助電源輸出等功能。輸入電源：電流0～20mA，電壓0～10V；采樣速度約2.5次/s；響應速度約4.5s；z大顯示9999，自由設定小數點；電源為AC 110/220V、50/60Hz。調速開關選用2W，1kΩ線繞電位器。

冷鐓機采用智能型可逆預置數計數器與接近開關配合，以實現零件加工數量顯示。該計數器具有以下特點：采用開關電源，電壓適應范圍大，抗干擾能力強；直接顯示實際值，并可設定顯示有xiao小數位數；鍵盤設定，LCD帶背光源顯示，操作簡單；5種計數輸入模式，4種輸出模式，自動復位時間0.01～9.99s可調；使用鍵盤鎖定功能，根據要求鎖定不需要使用的鍵，防止誤操作。
